CHAPTER 7 CONNECTORS AND CABLES
7.3
HD-Sub 15 Target Interface Connector
The target interface connector is located on the right side of the PG-FP4.

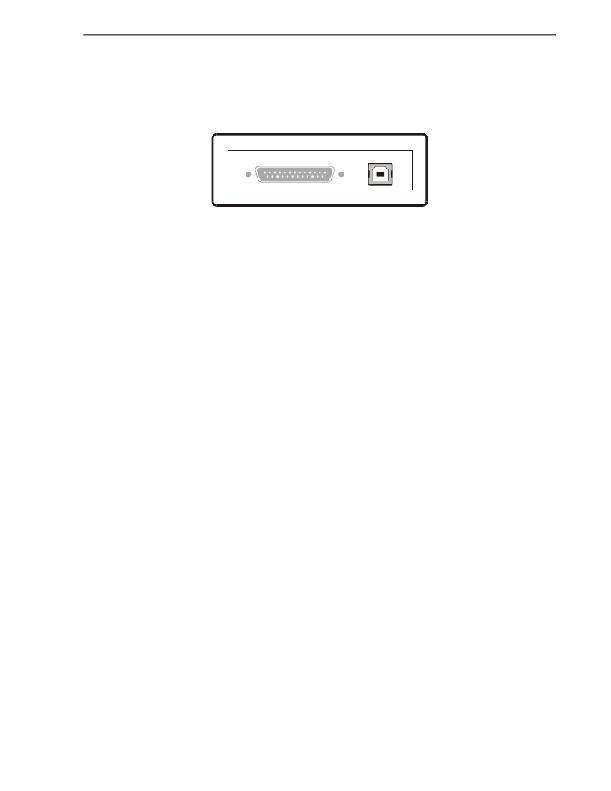

Figure 7-6. HD-Sub 15 Target Interface Connector
Figure 7-7. Pin Configuration of HD-Sub 15 Target
Interface Connector
10
5
15
1
11
6
Table 7-2. Pin Configuration of HD-Sub 15 Target Interface Connector
PF-FP4 HD-Sub 15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Signal Name of PG-FP4
SO/TxD
SI/RxD
SCK
RESET
V DD2
FLMD1
H/S
V DD
V DD
RFU-1
V PP
FLMD0
VDE
CLK
GND
HD-Sub 15 connector part number: HT1566G3 (PROVERTHA Steckverbinder GmbH)
User ’s Manual U15260EJ4V0UM
89
